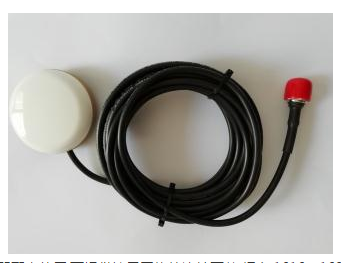

铱星车载吸盘天线

      铱星车载吸盘天线扁平无源L波段天线,可与铱星调制解调器和跟踪器配套使用.可提供铱星网络的连续覆盖,频率 1616～1626.5 MHz.。具有磁性，可快速方便地连接或吸附在车顶。适合恶劣环境条件下长期操作，抗冲击、紫外线、化学品和燃料。

技术规格：

尺寸/重量：直径6.6 cm ，高2.54 cm ，重量146g ；

封装：防液压聚氨酯塑料，镀镍底盘，MIL﹣C﹣5441 ；

颜色：光泽白 #17925

无光泽灰色 #36320

水草绿 #34031

无光泽黑色  #37038 ；

接头：SMA阴性接头（可选 TNC, N, N Bulkhead或电缆）；

材料：6061-T6 铝合金基座

复合材料天线罩 ；

频率：1610 ～ 1626.5 MHz ；

辐射图：半球状的 ；

极化：RHCP ；

VSWR:﹤ 1.5 : 1 ；

增益（dB）：

四脚水平投影面                   自由空间

90°（Zenith）＋4.9            90°（Zenith）＋4.4

10°Elevation －1.0            10°Elevation －2.6

20°Elevation ＋1.5            20°Elevation －1.0

30°Elevation ＋2.4            30°Elevation ＋0.4

45°Elevation ＋3.3            45°Elevation ＋2.5

70°Elevation ＋4.7            70°Elevation ＋4.0

极化轴比：2 dB  ；

阻抗：50 Ohms ；

承受功率：200W ；

避雷保护: 直流接地 ；

天线和调制解调器之间的电缆损耗：﹤3 dB  ；
