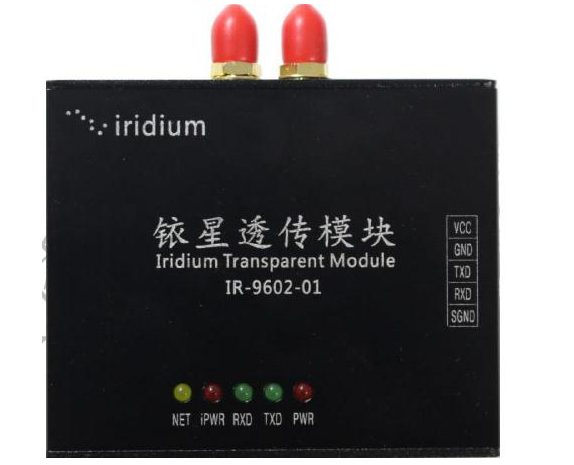

基于铱星9602开发的透传模块

基于铱星9602开发的透传模块

本产品IR-9602-01型数据传输终端(DTU)是一款基于iridium公司生产的9602铱星模块作为Modem开发集成,是基于铱卫星通信网络的SBD短数据业务的高可靠、低成本、使用方便的卫星通讯设备。本产品诞生后,用户无需再了解繁琐的铱星传输过程及通讯协议,只需通过外置的串口与PC、终端或下位机等设备相连,通过简单的几个指令,就可实现全球范围内的数据通信。同时,本产品丰富的LED灯光提示系统及蜂鸣器蜂鸣系统可将铱星数据传输的各个阶段及传输结果人性化的进行展示,而无需使用指令进行现场调试,简化了调试过程;同时本产品体积小巧,外观精致,接线简单,可方便的嵌入在其他的系统中进行集成与二次开发,降低了技术人员在铱星项目开发上的难度,提高了工作效率。

性能特点:
数据业务:短数据传输(SBD)业务;
传输方式:半双工传输,透明传输,无任何协议掺杂,方便二次开发集成;
覆盖范围:全球覆盖,无盲区,在大洋及极区等环境应用状态良好;
传输延时:可短至秒级,准实时传输;
数据能力:发送340字节,接收270字节;
传输速率:默认9600bps(可定制);
组网方式:终端—终端,终端—Email;
高可靠性:没有数据丢失和误码;
入网方便:入网手续简单,可随时开通或终止服务,避免流量浪费;
费用低廉:流量收费,多种收费套餐,十分方便;
直流供电:7~36VDC 宽输入范围,满足大部分内及野外环境下应用;
电源保护:可满足车载、船载、机载环境下的应用;
个性定制:可根据实际需求,定制专用功能。

电气参数:
工作电压:电压输入:7~36VDC(可定制5V)(电流≥1.5A);
休眠模式电流:<0.2mA/12VDC;
平均工作电流:<100mA/12VDC;
平均发射电流:1A/12VDC;
串口类型:RS232(TTL可定制);
串口参数:8-N-1(可定制);
串口波特率:默认9600(1200~115200可定制);

机械参数:
壳体尺寸:76mm×65mm×35mm;
重量:860g;
外壳材质:氧化铝制型材;

环境参数:
工作温度:-30~+70℃;
储存温度:-40~+85℃;
相对湿度:75%(无凝结);
海拔高度:18000米;
速度:1.8公里/小时;
防护等级:IP54。
